Очередной станок отправляется клиенту на запад Казахстана

Самая популярная конфигурация фрезерно-гравировального станка с ЧПУ для клиента из Актюбинской области

10.09.18

Заказанный в конце лета фрезерно-гравировальный станок на базе 3-х осной ЧПУ системы Ncstudio. Клиентом из Актюбинской области была поставлена задача - получить станок наиболее востребованного на сегодняшний день размера рабочего стола в Казахстане - 1300*2500мм, но с немного увеличенной высотой рабочей зоны (до 300мм по балке). В конструкции станка использовалась только сталь, отсутствуют сплавы цветных металлов или трубчатые каркасы. Согласно требованию клиента был установлен шпиндель жидкостного охлаждения с мощностью 3кВт. Питание станка однофазное, от сети 220В.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ

  • Рабочее поле 1300*2500мм
  • Квадратные рельсовые направляющие с блок-подшипниками, система рейка+шестерня по осям X и Y, а также шарико-винтовая передача по оси Z
  • Система управления Ncstudio в виде PCI платы для ПК
  • Шпиндель жидкостного охлаждения 3кВт, до 24000об/мин
  • Шаговые двигатели, по одному на оси X и Z, 2 штуки на ось Y
  • Рабочий стол в виде алюминиевого профиля с Т-слотами для механического крепления заготовки

 Вы можете ознакомиться с нашим модельным рядом фрезерно-гравировальных станков, щелкнув на кнопку ниже

Так же мы можем просчитать для Вас конфигурацию в индивидуальном порядке, если Вы заполните анкету, нажав на кнопку ниже

ПОМОЧЬ С ВЫБОРОМ ?

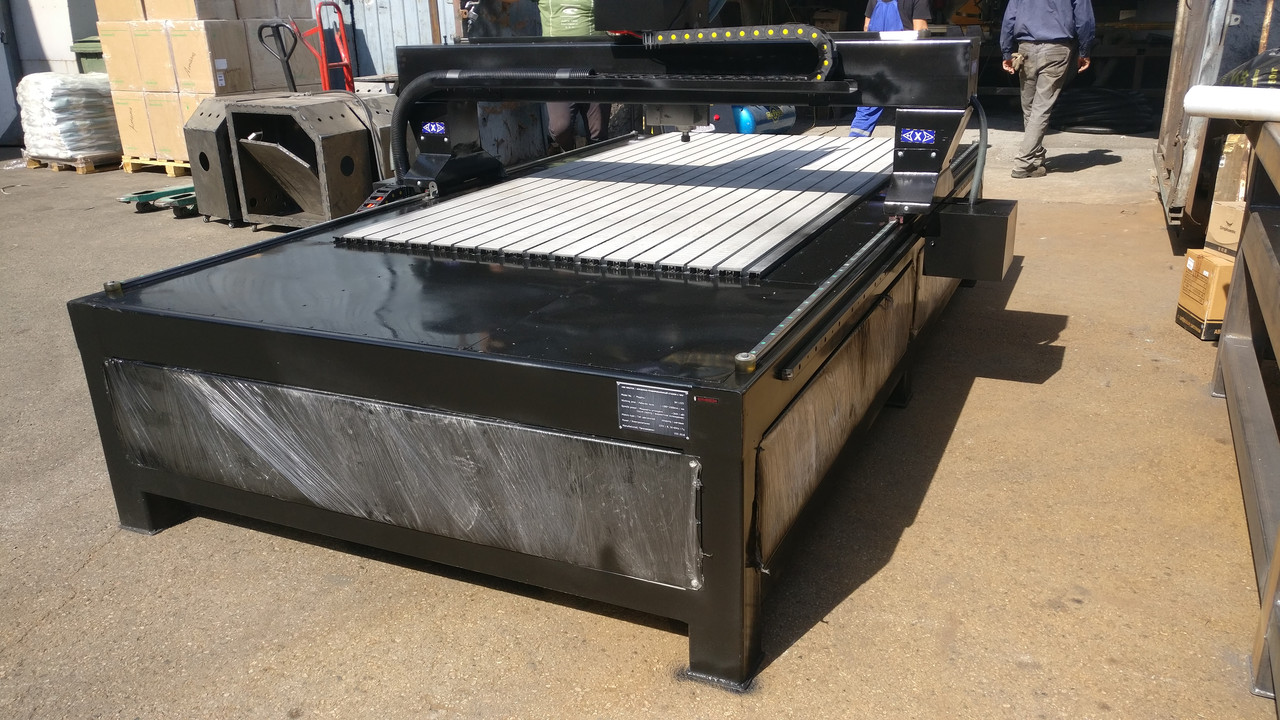

Общий вид станка после обкатки, проходят подготовления к упаковке.

Практически все электронные компоненты станка расположены в компактном блоке управления. Он оснащен системой вентиляции, легко перемещается благодаря наличию колёс. При желании можно использовать его как подставку для управляющего компьютера. Опционально доступны управляющие блоки увеличенной высоты под установку ПК внутрь.

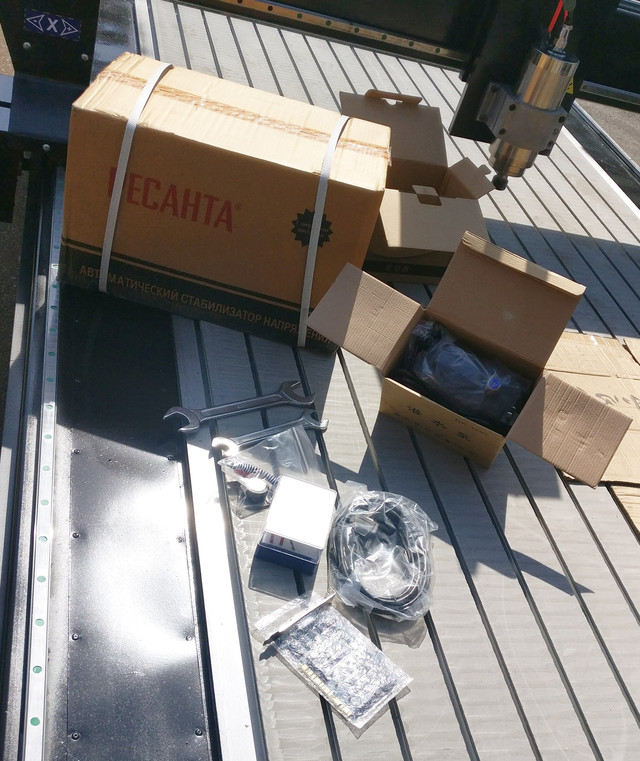

В базовой комплектации всё необходимое для функционирования станка - жидкостный погружной насос, базовый набор фрез и цанг, ключи для шпинделя, струбцины для крепления заготовки, PCI плата управления для ПК и кабель к ней. По требованию клиента станок был дополнительно доукомплектован проводным датчиком инструмента (калибратором) и стабилизатором напряжения.

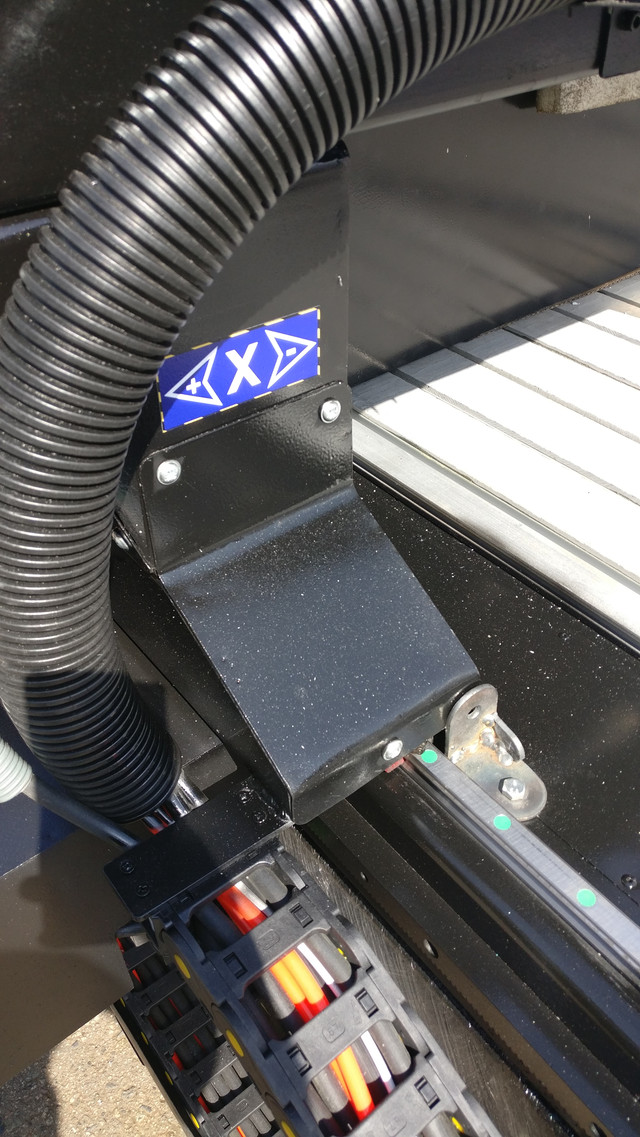

В процессе подготовки к отправке в регионы стойки балки станка надежно фиксируются стопорными элементами с целями минимизировать возможное негативное влияние тряски в пути.

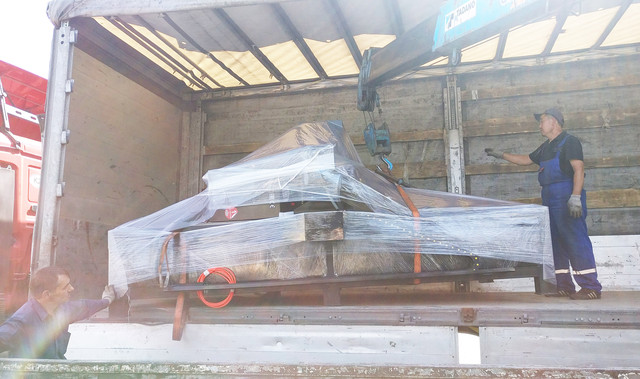

Станок полностью упакован и погружается с помощью манипулятора в фуру грузового транспорта.

Ответственные за отправку станка координируют работу манипуляторного погрузчика для того, чтобы разместить оборудование в кузове автотранспорта оптимальным образом без контакта со стенами и другими грузами.
